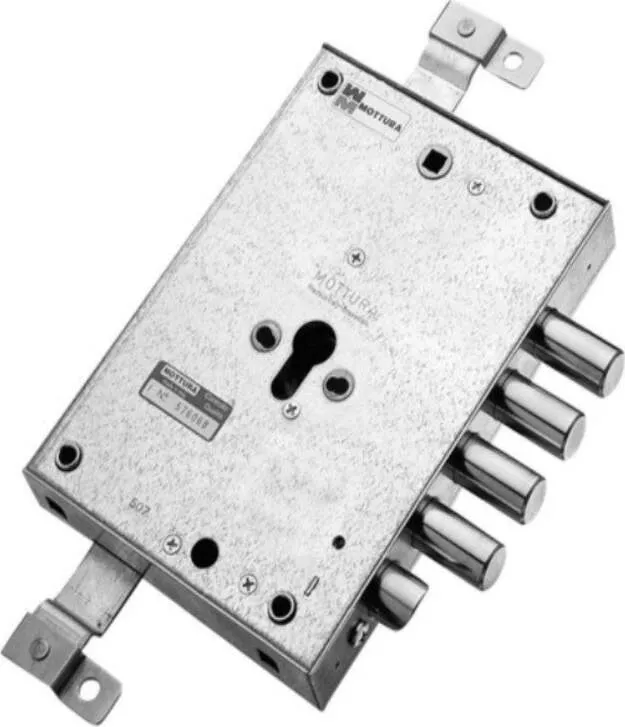

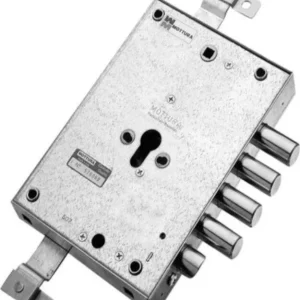

MOTTURA – SERRATURA PER PORTE BLINDATE A CILINDRO – TRIPLICE CON MEZZO GIRO E INTERASSE 28MM – DESTRA
La SERRATURA MOTTURA PER PORTE BLINDATE DIERRE è una serratura per cilindro europeo, compatibile con serrature Dierre, dotata di doppio sistema antieffrazione, triplice con mezzo giro e con interasse 28 mm.
Verificare prima dell’ordine, con l’aiuto della foto n°3, il senso di apertura della porta (destra o sinistra) per evitare un acquisto errato.
CARATTERISTICHE
- Triplice con mezzo giro

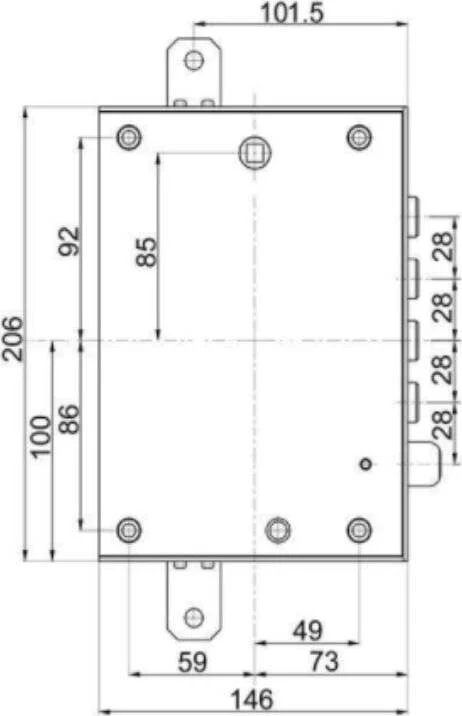

- Interasse 28 mm
- Doppio sistema anti-intrusione (Q)
- Mezzo giro reversibile Ø 20 mm azionato da cilindro e maniglia
- Entrata chiave e maniglia 73 mm
- Chiavistello Ø 18 corsa 29 mm
- Sbalzi aste 24 mm
- Corsa aste 20 mm
- Fissaggio cilindro con vite di testa
